Seeed K.K. の中井です。

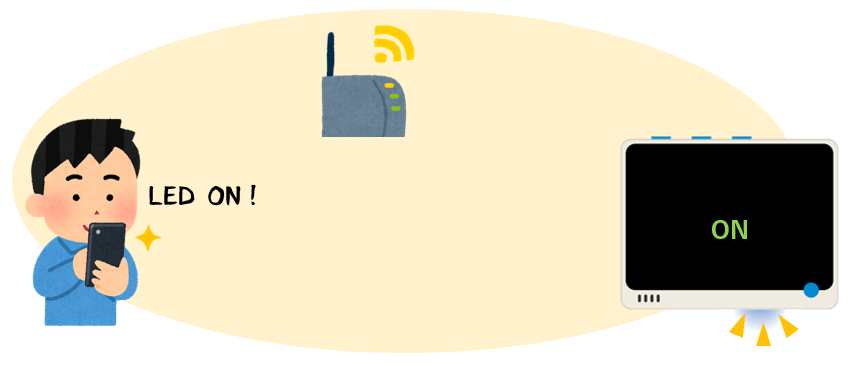

2.4インチ、320 x 240ピクセルのLCDが搭載されているWio Terminalですが、離れた場所からスマホなどで状態を確認したい・制御したいということはないでしょうか？ Wio TerminalにはWi-Fiも搭載されているので、Webサーバーを構築してWi-Fi経由でアクセスする方法をご紹介したいと思います。

eRPCファームウェア用のライブラリ「Seeed_Arduino_rpcWiFi」には、WebServerクラスを収録しています。このライブラリを使うことでシンプルなWebServerを実装することができます。今回はLEDを点灯・消灯することができる簡易なサーバーを実装してみました。

f:id:mnakai:20210507165202p:plain

www.seeedstudio.com

ファームウェアのアップデート

この記事では最新のRTL8720ファームウェア(eRPCファームウェア)を利用します。最近Wio Terminalを入手した方は問題ないと思いますが、以前からお持ちの場合はもしかすると古いバージョン(ATコマンドファームウェア)かもしれないので必ず最新にしてお試しください。

lab.seeed.co.jp

ファームウェアのアップデート方法と必要なライブラリについては、下記リンクをご覧ください。

https://wiki.seeedstudio.com/Wio-Terminal-Network-Overview/

LED制御のサンプルコード

#include <TFT_eSPI.h>
TFT_eSPI tft;

#include <rpcWiFi.h>
#include <WebServer.h>
WebServer server(80);

const char* ssid = "your-network-name";
const char* password = "your-network-password";

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);

  tft.begin();
  tft.setRotation(3);
  tft.fillScreen(TFT_BLACK);

  tft.setTextFont(2);
  tft.setTextColor(TFT_WHITE, TFT_BLACK);
  tft.print("Connecting to ");
  tft.print(ssid);
  tft.print(" .. ");
  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED);
  tft.println("OK");
  tft.print("IP Address: ");
  tft.println(WiFi.localIP());

  server.on("/", []() {
    tft.setTextFont(4);
    tft.setTextColor(TFT_GREEN, TFT_BLACK);
    tft.setTextDatum(MC_DATUM);

    String action = server.arg("action");
    if (action == "LED ON") {
      digitalWrite(LED_BUILTIN, HIGH);
      tft.drawString(" ON ", tft.width() / 2, tft.height() / 2);
    } else {
      digitalWrite(LED_BUILTIN, LOW);
      tft.drawString(" OFF ", tft.width() / 2, tft.height() / 2);
    }

    String message = "<html><head></head><body>";
      message += "<h1>Wio Terminal</h1>";
      message += "<form action='/' method='POST'>";
      message += "  <input type='submit' name='action' value='LED ON'>";
      message += "</form>";
      message += "<form action='/' method='POST'>";
      message += "  <input type='submit' name='action' value='LED OFF'>";
      message += "</form>";
      message += "</body></html>";
    server.send(200, "text/html", message);
  });

  server.begin();
}

void loop() {
  server.handleClient();
}

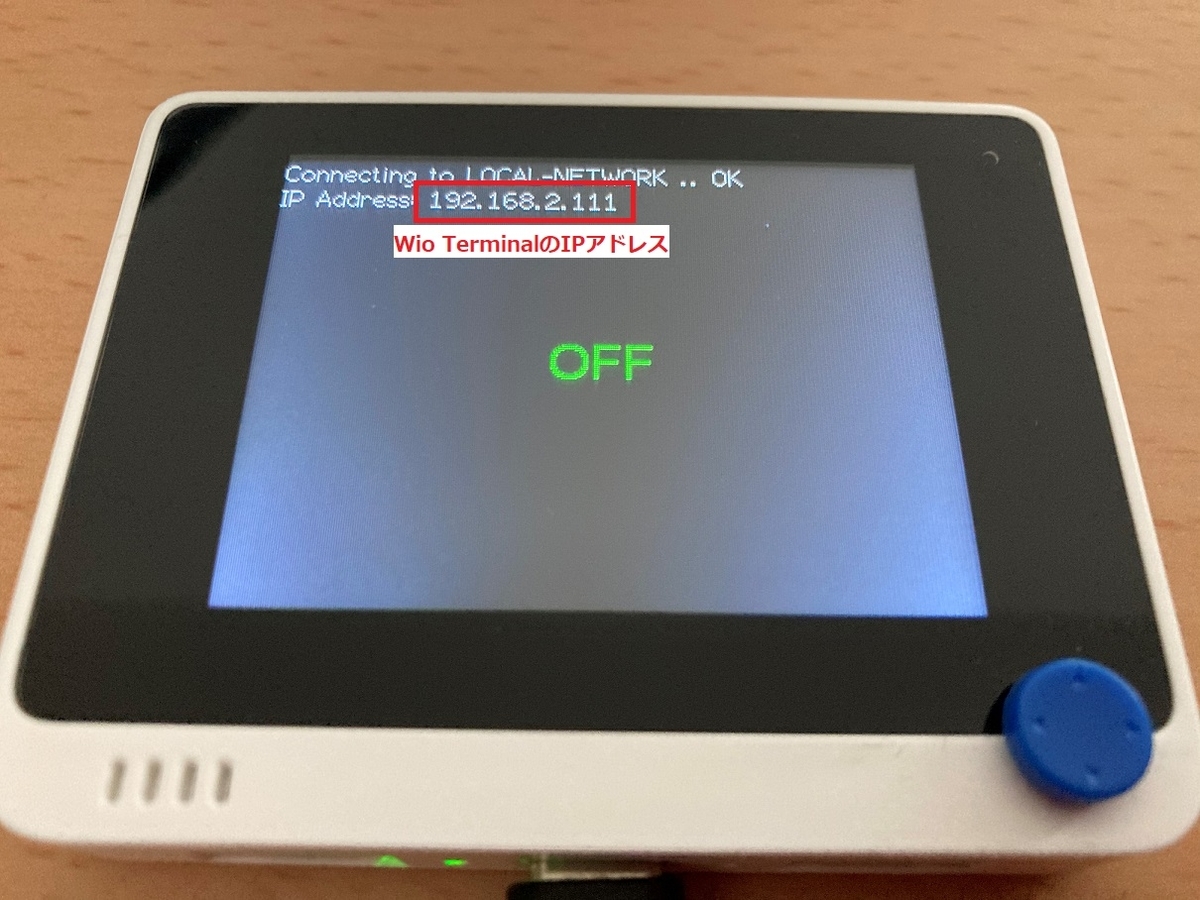

上記サンプルコードの"ssid"と"password"は利用するネットワークに合わせて変更が必要になります。 Wio Terminalに書き込んで実行すると、IPアドレスが表示されるのでアクセスしてみます。

f:id:mnakai:20210510110728j:plain

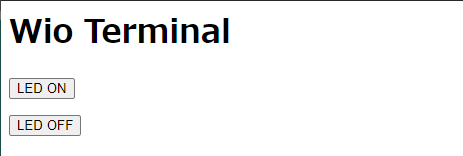

Webブラウザでアクセスすると、下図のような表示になります。「LED ON」、「LED OFF」ボタンをクリックすることで、Wio TerminalのLEDをON/OFFできます。

f:id:mnakai:20210507162510p:plain

cURLなどを使って制御する場合には、ボタンクリック時と同様のリクエストを投げつけてあげます。 (下記はWindows10のPowerShellで実行する例です)

> curl.exe -s -o nil -X POST -d "action=LED ON" [Wio TerminalのIPアドレス]
> curl.exe -s -o nil -X POST -d "action=LED OFF" [Wio TerminalのIPアドレス]

まとめ

シンプルなWebサーバーの実装例をご紹介しました。 Seeed_Arduino_rpcWiFiライブラリには他にもサンプルが収録されていて、 Arduino IDEのファイル＞スケッチ例＞ Seeed_Arduino_rpcWiFiでサンプルスケッチを読み出すことができます。グラフを描画するサンプル「AdvancedWebServer」などもありますので色々試してみてはいかがでしょうか？

また、クラウド経由で制御したいという場合には、Azure IoTなどを利用することができます。
