XIAOシリーズに新しいプロダクトが追加されました！その名も「XIAO BLE nRF52840」です。 MCUにはNordic nRF52840が採用され、BLE 5.0を手軽に利用することができるXIAOの登場です。
(画像はSeeeduino XIAO Expansion boardに接続しています)
技適対応の親指サイズのBLEマイコンとして利用が可能なXIAO BLE nRF52840は他のXIAOシリーズと同様にピン数は少ないながらも豊富なインターフェースを利用することができます。

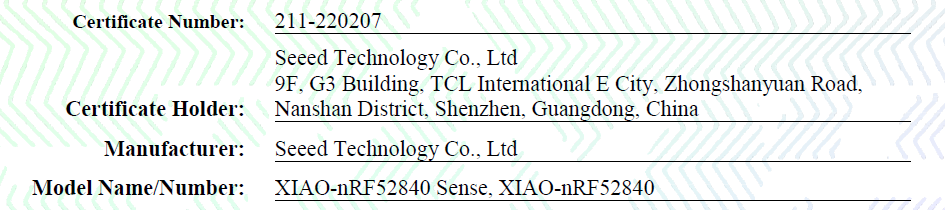

技適のCertificateは商品ページからダウンロードすることができます。(下記は一部抜粋)
| Processor | Nordic Semiconductor nRF52840 |
| CPU | Arm Cortex-M4F 64MHz |
| RAM | 256kB |
| ROM | Internal Flash memory 1MB On-board QSPI Flash memory 2MB |
| Wireless | Bluetooth 5.0/BLE |
| I / O | 11pins (Digital, Analog, PWM, I2C, UART, SPI, etc.) |
| LED | 3-in-1 LED Charge LED |
| Button | Reset |
| Battery Charge | BQ25101 |
| Dimension | 21.0 x 17.5 mm |
| Programing Language | Arduino, Micro Python, Circuit Python |
センサーを搭載した「Sense」モデル

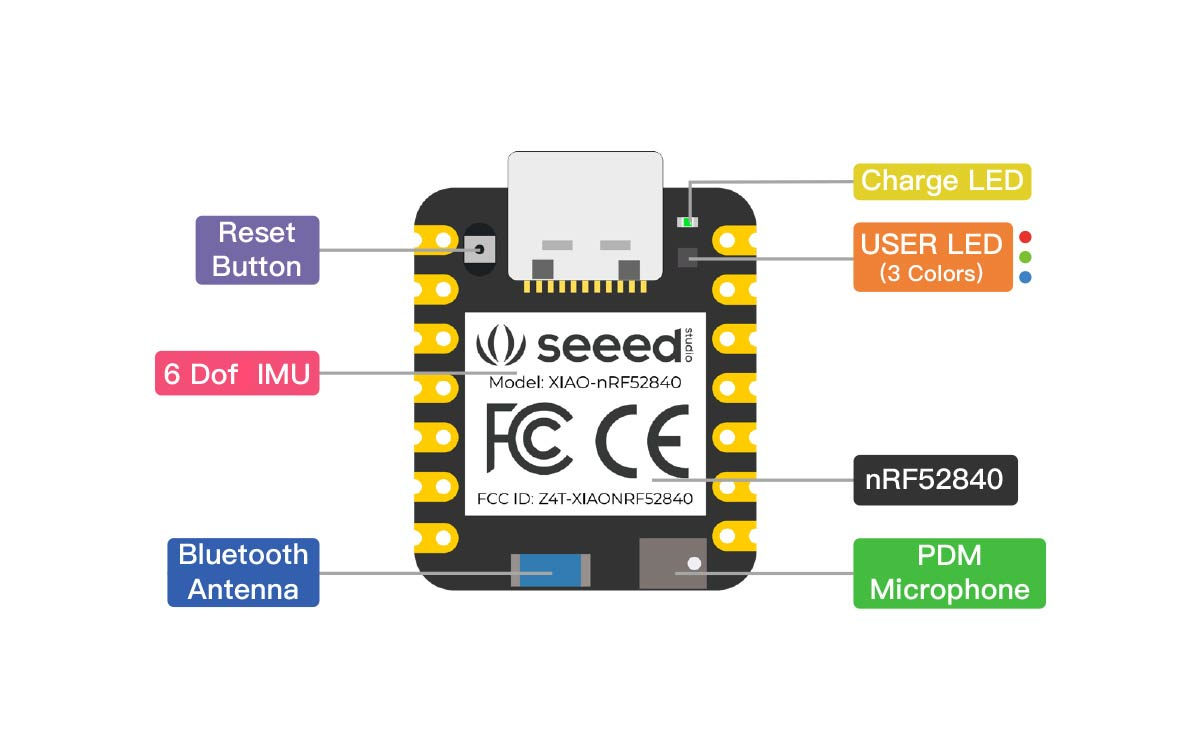

XIAO BLEにはPDMマイクと6軸加速度センサーが搭載した「Sense」モデルがあります。

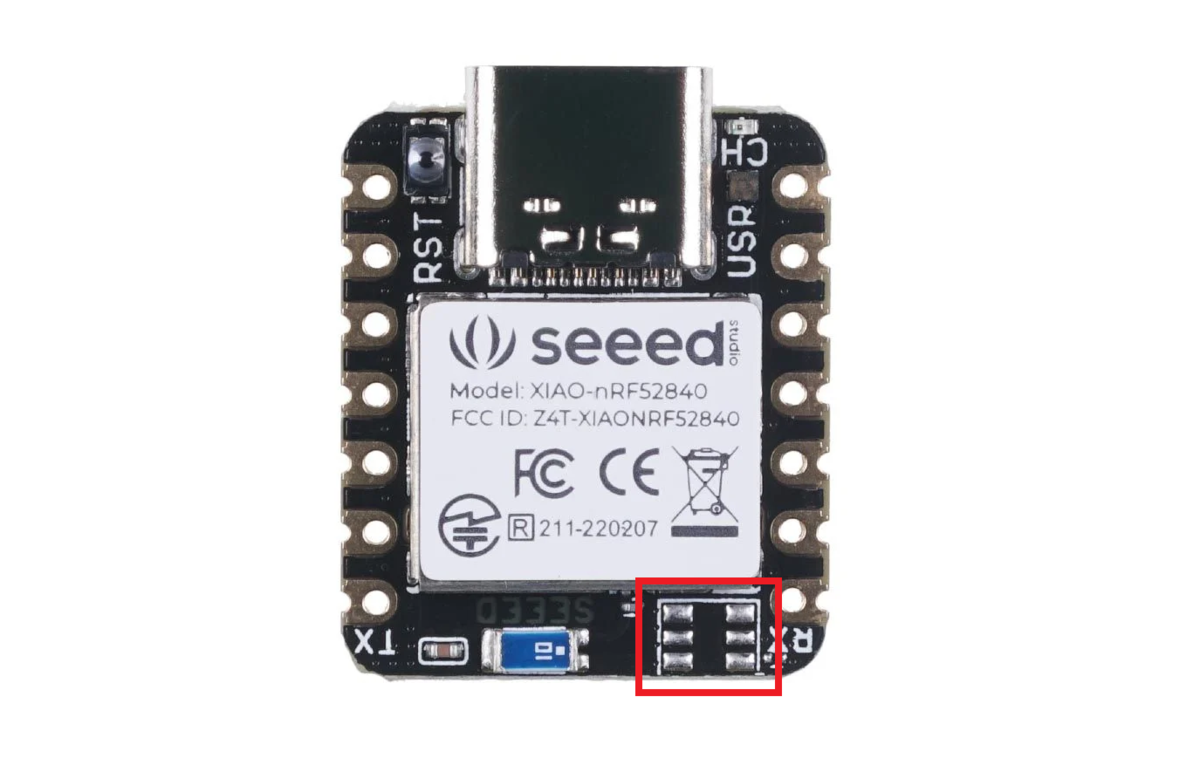

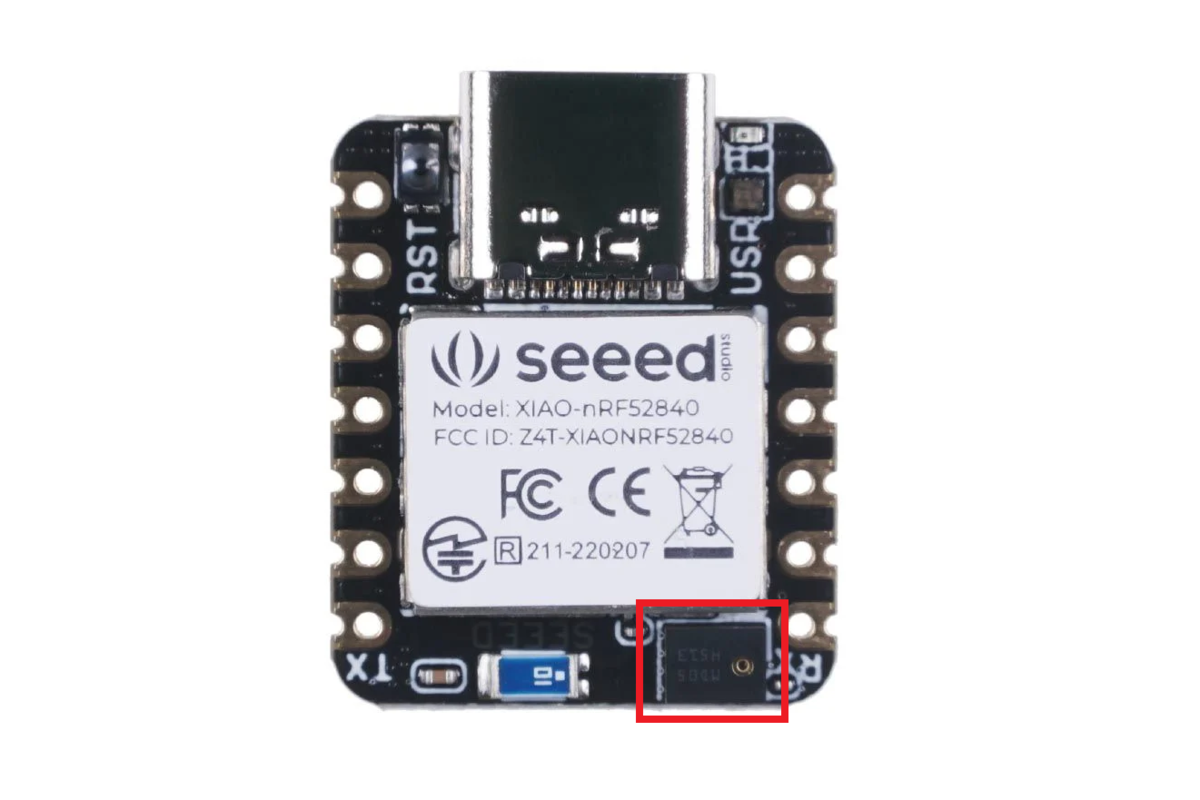

見分け方は、下記画像の赤枠部分にPDMマイクが実装されているのが「Sense」モデル、実装されていないのが通常モデルとなります。
| Seeed XIAO BLE nRF52840 Sense | Seeed XIAO BLE nRF52840 |
|---|---|
|
|
バッテリーチャージャーが搭載
TIのBQ2510x 250mA Single Cell Li-Ion Battery Chargerが搭載されています。

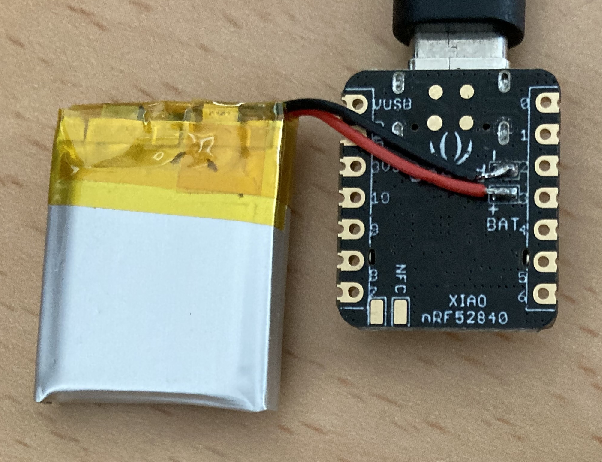

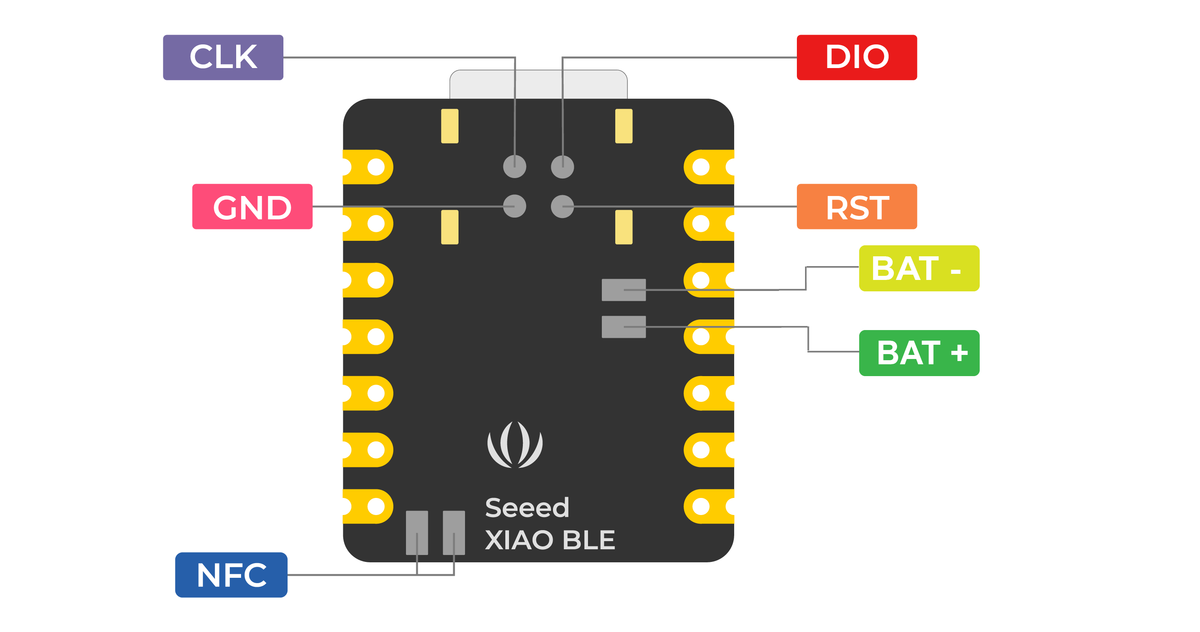

基板裏面端子に接続することでスタンドアロン動作が可能となります。

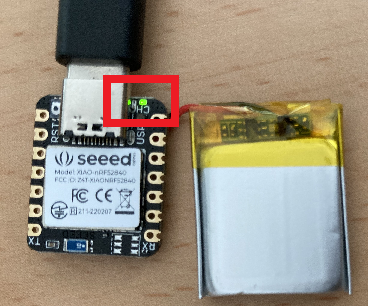

USBを接続するとチャージが始まり、Charge LEDが点灯します。
バッテリーを取り付けた場合は常にXIAOが給電された状態となります。保管にはくれぐれも注意してください。 1.25mm～1.5mmピッチ程度のコネクタを取り付けてバッテリーを取り外しできるようにすると使い勝手がよさそうです。
XIAOシリーズラインアップ

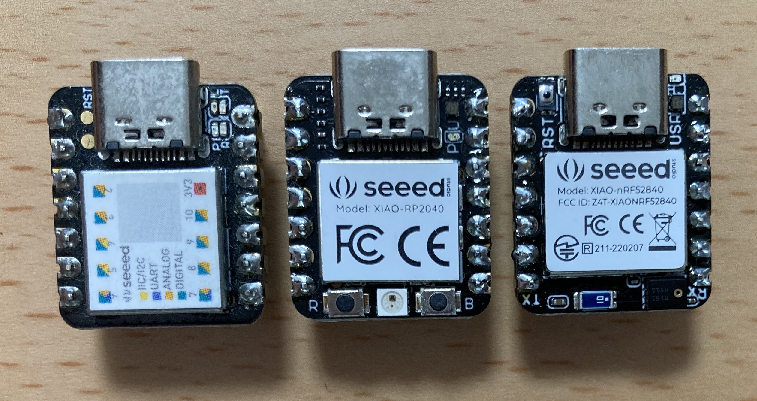

XIAO BLEの登場によって3ラインアップとなったXIAO、左から「Seeeduino XIAO」、「Seeed XIAO RP2040」、「Seeed XIAO BLE nRF52840 (Sense)」。
仕様については、下記商品ページに記載されていますのでご覧ください。
次回はXIAO BLEの各機能の動作確認方法をまとめたいと思います。
