ファームウェアを修復

ファイルをダウンロード

以下のソフトウェアやファイルをダウンロードして解凍します。

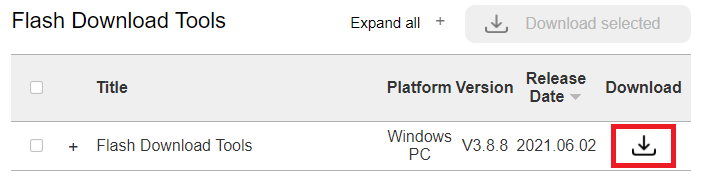

Flash Download Tools @ Espressif

Espressifのサイトから、Flash Download Toolsをダウンロードして解凍してください。
Wio Linkファームウェア @ SeeedJP
GitHubのWio_Linkリポジトリから、combine.binをダウンロードしてください。

「Raw」ボタンをクリックするとダウンロードされます。

ハードウェアを接続

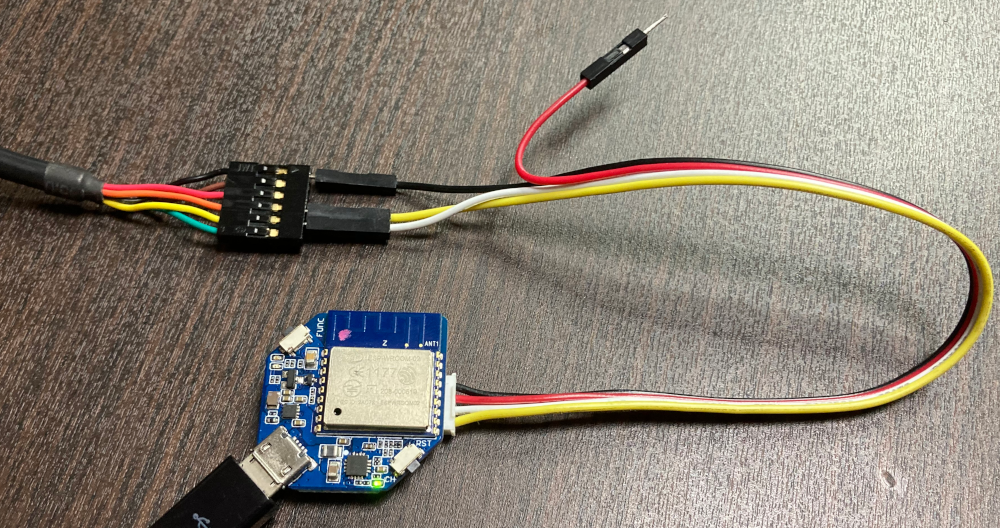

Wio NodeのGrove-D0コネクタとPCを、USB-UART変換器を介して接続してください。

Groveピン番号	機能	Groveケーブルの色	接続先
Pin1	RX	黄	USB-UARTのTXDに接続
Pin2	TX	白	USB-UARTのRXDに接続
Pin3	VCC	赤	（接続してはいけない）
Pin4	GND	黒	USB-UARTのGNDに接続

FTDI TTL-232R-3V3を使っているときはこのとおりです。

ファームウェアを書き込む

先ず最初に、Wio NodeのUSBを接続して、Wio Nodeへ電源を供給してください。

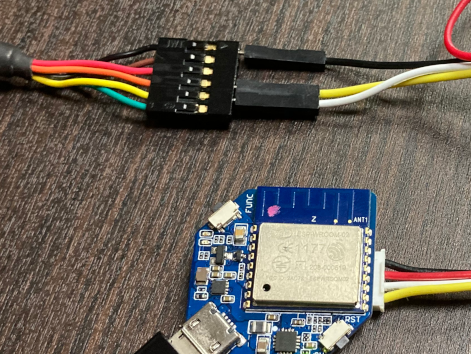

次に、Wio NodeのFUNCボタンを押しながらRSTボタンをクリックして、Wio Nodeをダウンロード可能なモードに切り替えてください。正常に切り替わると、赤LED、青LEDは消灯して、緑LEDだけ点滅します。

Flash Download Toolを起動してください。ChipTypeはESP8266、WorkModeはdevelopを選択して、OKをクリックしてください。

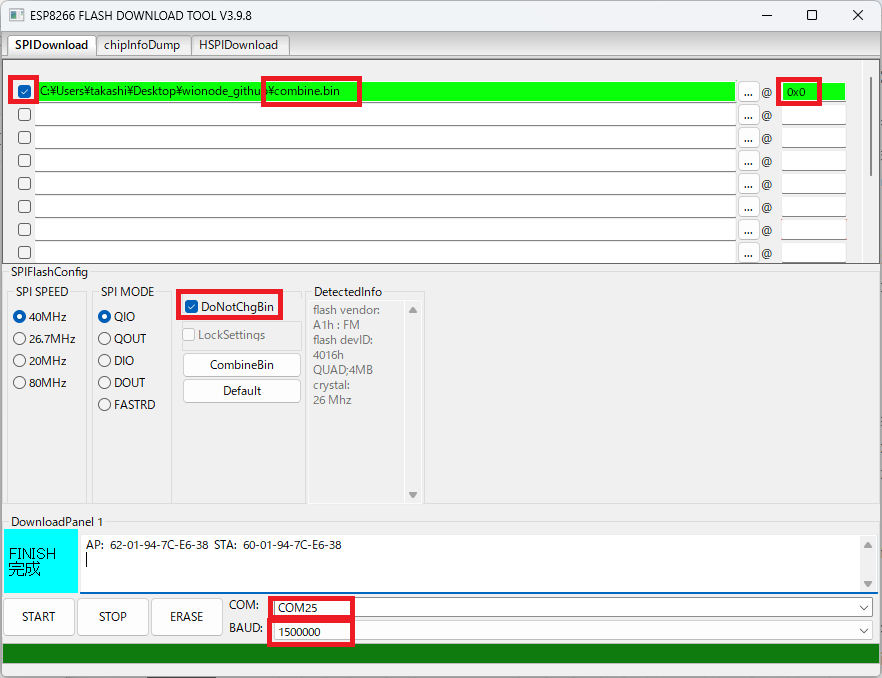

下図のとおり入力、選択して、COM番号を選んでからSTARTをクリックしてください。

Download Panel1にFINISHと表示されれば書き込み成功です。

おまけ

なにが起きていたのか？

Wio NodeのESP8266ファームウェアはの32Mbit(1024KB+1024KB)構成で作ってありますが、最新（v3.9.8）のFlash Download Toolsで修復すると32Mbit(512KB+512KB)で動作してしまい、ファームウェアがまったく起動できなかったり、Wio Linkアプリでファームウェアアップデートすると起動できなくなりました。

以下、bootのログです。（Grove-D0コネクタに74880bpsで出てきます。）

正常時:

2nd boot version : 1.7(5d6f877)
SPI Speed : 40MHz
SPI Mode : QIO
SPI Flash Size & Map: 32Mbit(1024KB+1024KB)
jump to run user2 @ 101000

異常時:

2nd boot version : 1.7(5d6f877)
SPI Speed : 40MHz
SPI Mode : QIO
SPI Flash Size & Map: 32Mbit(512KB+512KB)
jump to run user2 @ 81000

Fatal exception (0):
epc1=0x4020ccc4, epc2=0x00000000, epc3=0x00000000, excvaddr=0x00000000, depc=0x00000000

旧バージョンのFlash Download Toolsでは、FLASH SIZEに32Mbit-C1と指定（これにより32Mbit(1024KB+1024KB)構成に）していましたが、最新のFlash Download ToolsはFLASH SIZEの選択画面が無くなっています（えっ、何故に？？）。

そこで、boot.binに埋め込まれているFLASH SIZEの設定を32Mbit-C1に変更しつつ、DoNotChgBinのチェックを入れる方法に変更しました。

ついでに、複数のファイルを合成（combine）することでファイル/アドレス指定の手間を減らしました。
