Seeed K.K.の松岡です。
いま、Seeed reTerminal 拡張モジュールコンテストが開催中です。
これにあわせて、一般社団法人MAが「ゆるアイデアソン」を開催していました。大変ありがたい。ありがとうございます。（イベントの様子は、YouTubeで見ることができます。）
このときに「背面のヒートシンクどれくらい熱くなりますか？」という質問をいただいたのですがわからなかったので、今回、調べることにしました。
調べ方
サーモグラフィーカメラがあれば、パッとかっこよく温度分布が見れるのですが、手元に無いので分布を見ることはできません。残念。

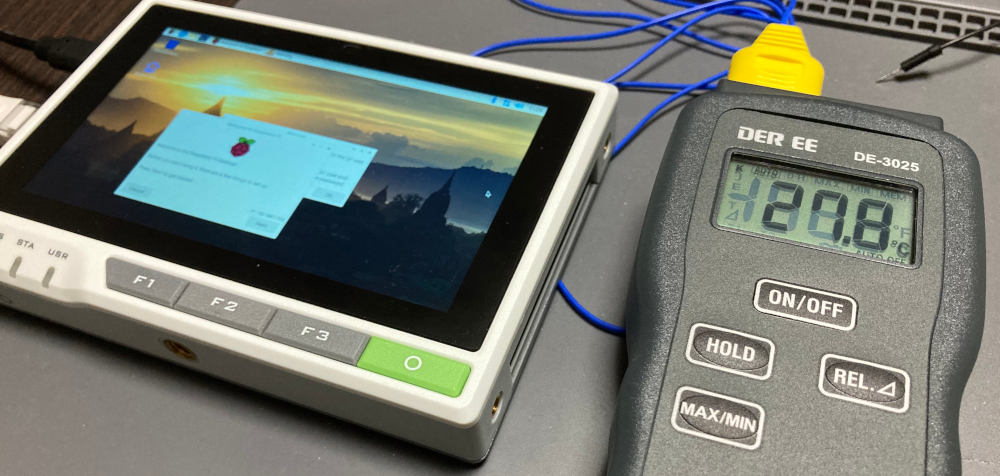

秋月電子通商で売っているK熱電対の温度計（通販コードM-10746）があるので、これを使うことにします。

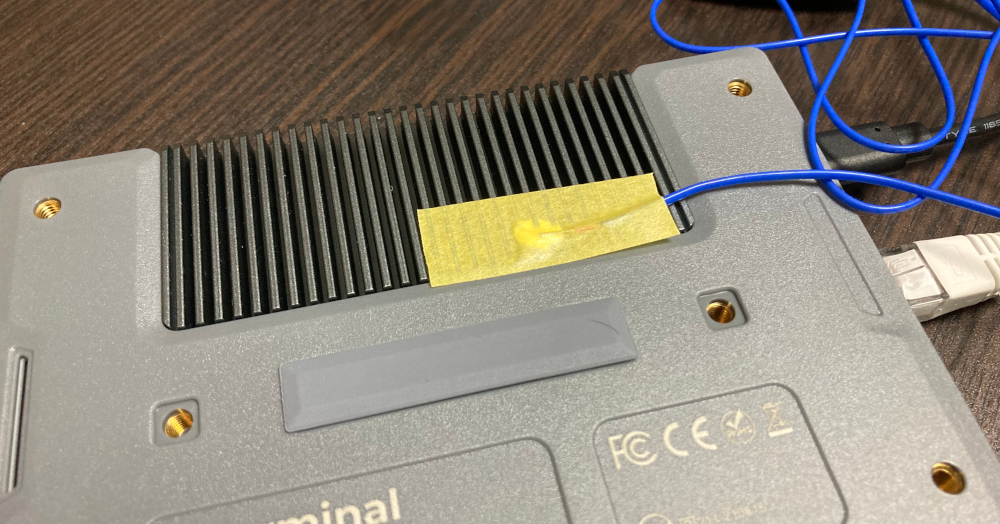

ヒートシンクのMPU近くに熱伝導グリスを塗って、そこにK熱電対を当てて、マスキングテープで固定しました。
ヒートシンクの温度

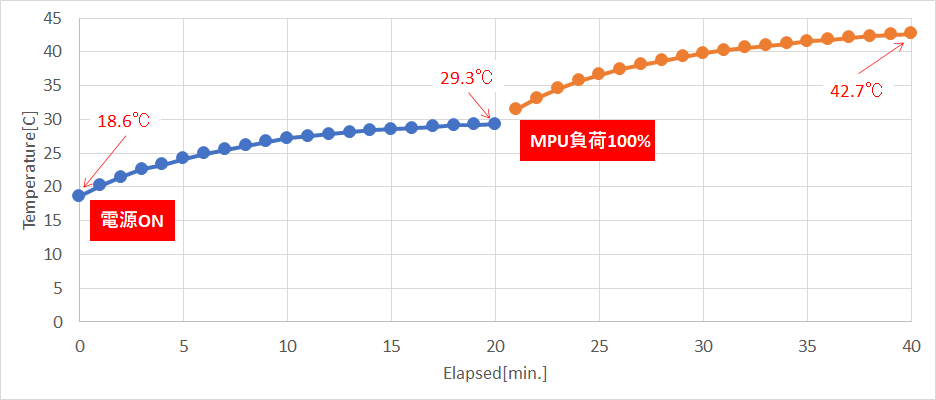

reTerminalを電源ONして20分。そして、stress -c 4コマンドでMPUに負荷をかけて20分、温度を測定しました。
結果は、
- 室温 ... 18.6℃
- 電源ON ... 29.3℃（20分経過後の温度）
- MPU負荷 ... 42.7℃（20分経過後の温度）
でした。
MPUの温度
ヒートシンク無しだとどれくらいの温度なのか気になったので見てみました。
70.5℃。熱い。
ヒートシンク大事。
