Seeed K.K.の松岡です。
reTerminalの電源は、USB Type-CコネクタもしくはGPIOヘッダからDC5Vを供給します。（バッテリーは内蔵されていません！！）
必要な電流は、wikiの仕様に最低3Aと書かれていますが、実際のところはどうなのか？気になったので調べてみました。
公式情報は「最低3A」

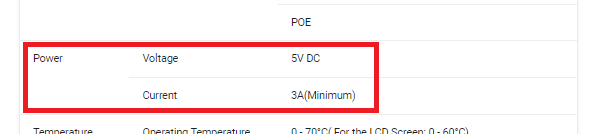

wikiの仕様に書かれています。DC5V, 最低3Aです。
2021/10/17まではRecommended 4Aとなっていましたが、現在は書かれていません。
reTerminalの電流を測定
当初は、USB Type-Cに繋ぐ電流計（これ）を使って測定し始めましたが、内部抵抗が大きいのか、電圧がドロップしてしまい、reTerminalにVoltage Lowの警告が表示されたり、reTerminalがフリーズしてしまいました。

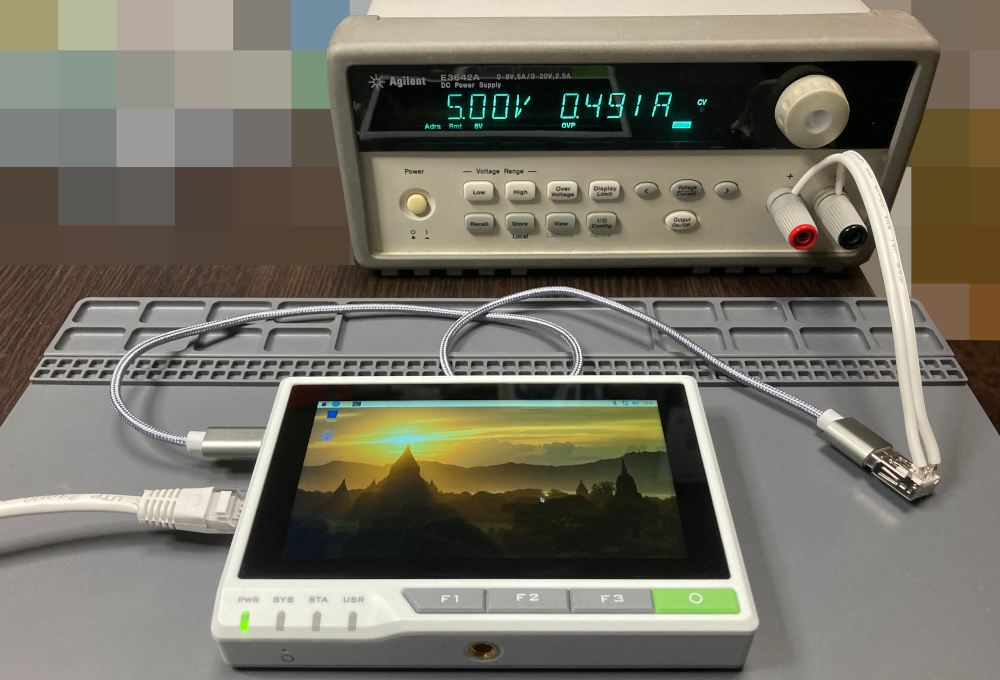

そのため、電源装置から直接USB Type-Cに接続する形にして、電流値は電源装置からGPIBインターフェースでパソコンに取り込むようにしました。
USB Aコネクタを経由していたり、100均のUSB Type-Cケーブルだったりと、不安な部分がありますが、、、とくに問題は起きなかったです。セーフ。
起動時

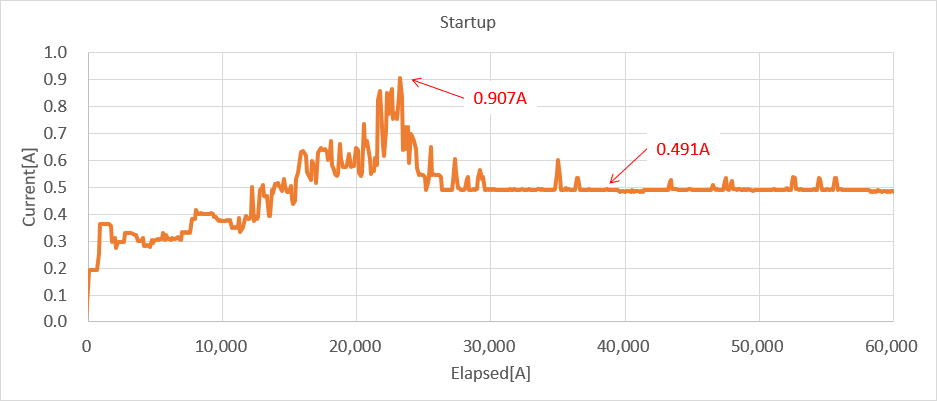

起動時の電流波形です。
電源ONから、30秒ほどで約0.5Aで安定しました。途中、約0.9Aまでスパイク状に上がりました。
CPU稼働

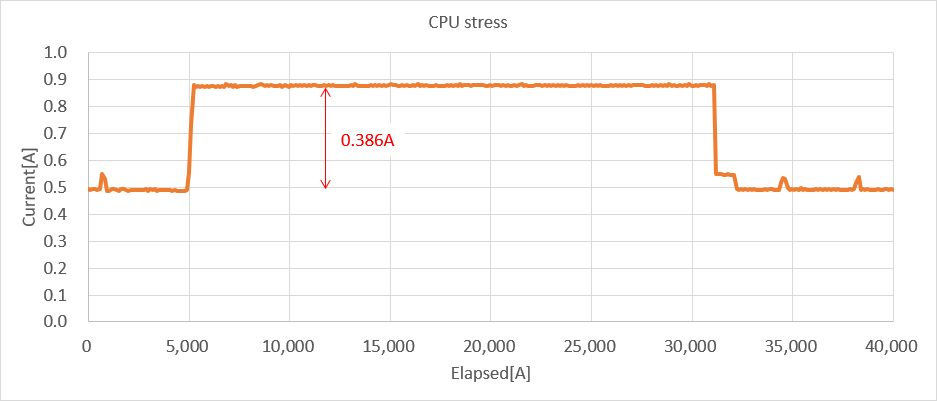

CPUに負荷をかけたときの電流波形です。
負荷はstress -c 4で加えました。結果、約0.4A増加しました。
DISK稼働

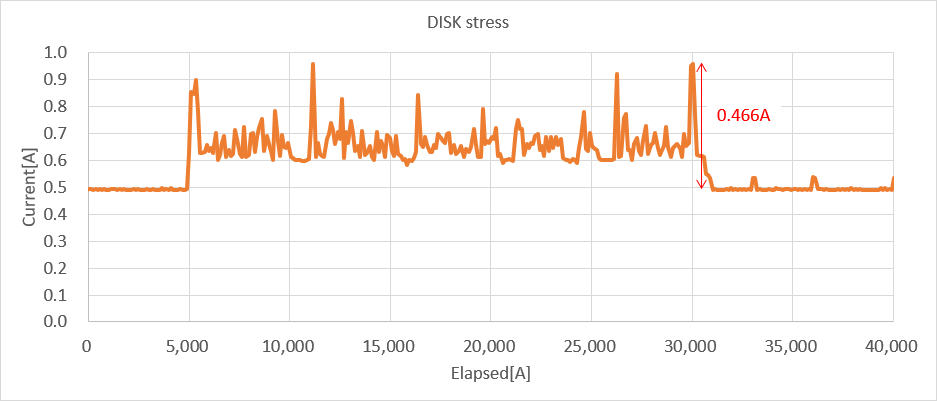

DISKに負荷をかけたときの電流波形です。
負荷はstress -d 4で加えました。波形が上下にバタついています。ピークを見ると、約0.5A増加していました。
GPU稼働

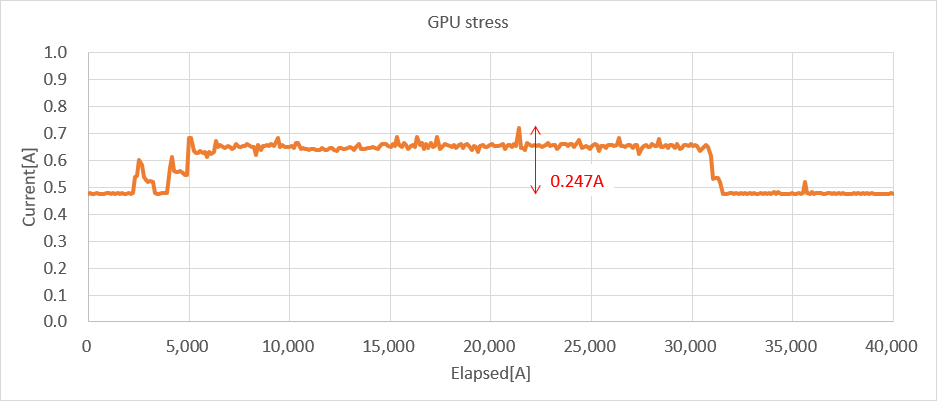

GPUに負荷をかけた？ときの電流波形です。
ググってみましたが、GPUにガッツリと負荷をかける方法が見つかりませんでした。このあたりの知見をお持ちの方、ご連絡をお待ちしておりますw
ここではGeeks3Dのツール、OpenGL21_Testを実行して、そのときの電流を測りました。結果、約0.3A増加しました。
どれくらいの電流必要なのか？
ワーストケースを考えると、起動時電流＋増分かな？ということで、合計しました。約2Aでした。
| Item | Current[A] |
|---|---|
| Startup | 0.907 |
| CPU | +0.386 |
| DISK | +0.466 |
| GPU | +0.247 |
| Total | 2.006 |
さらに、周辺機器を接続すると、そこにも電流が必要です。無線のマウス/キーボードのUSBドングルを差すだけでも、0.2Aぐらい増加しました。周辺機器次第ではありますが、3Aぐらいはあったほうが良いかなと思います。
一方、電源装置で出力電流を制限して試したところ、1.5A制限ならば起動して操作することができました。周辺機器やアプリケーションの振る舞いを調節して一度に負荷がかからないようにすれば、1.5Aでも大丈夫のようです。
